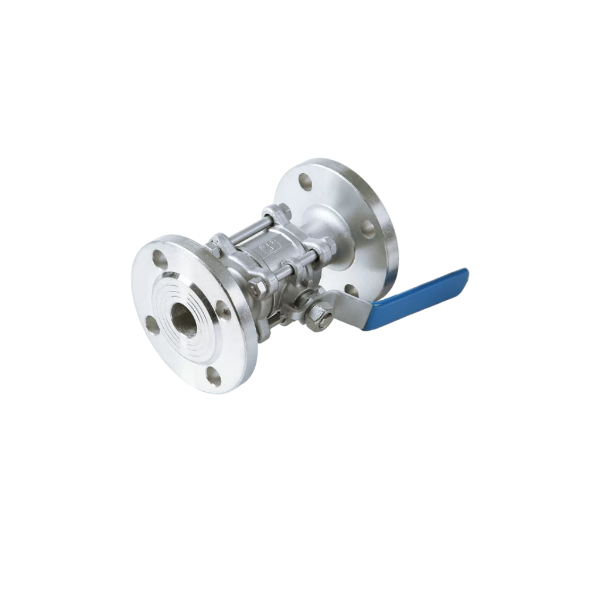

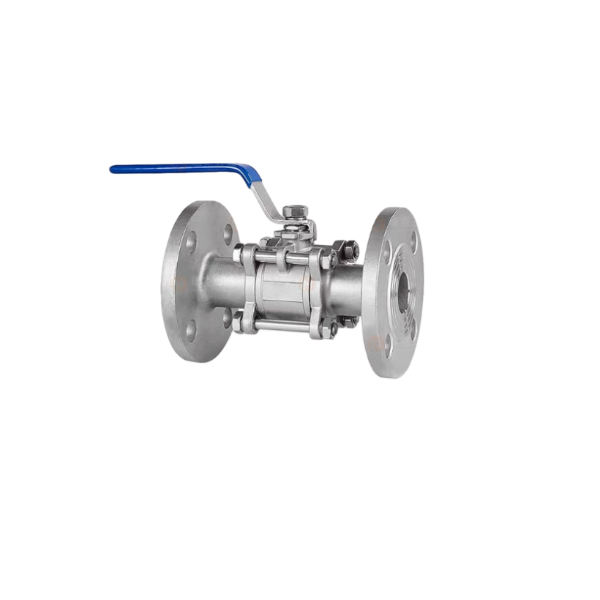

Прирабнички топчест вентил од нерѓосувачки челик 3 парчиња

Вовед во производот

Топчестиот вентил со прирабници од нерѓосувачки челик од 3 делови има ковано тело SS304/SS316L со CNC обработка. Прирабничките краеви овозможуваат лесно склопување со индустриски цевководи. Опремен со стебло против издувување и запечатување на седиштата од тефлонски, овој вентил со целосна порта го минимизира губењето на средниот притисок. Усвојува стандардна подлога за монтирање ISO5211, достапна за рачна работа со лост или опремена со пневматски и електрични актуатори за автоматска контрола на далечина. Широко се извезува за исклучување течности во цевководи за хемиски, третман на вода, нафта и гас и преработка на храна.

Принцип на работа

Топчестиот вентил со 3 делови го контролира протокот на течност преку ротација од 90° на топката околу оската на стеблото. На топката е обработена преку дупка. Кога отворот се усогласува со насоката на цевководот, течноста поминува слободно. По ротирање за 90 степени, цврстата страна на топката притиска на седиштето за да го блокира протокот. Поделеното триделно тело ги опфаќа топката и деловите за запечатување. Стеблото придвижува ротација на топката. Тесниот контакт помеѓу топката и седиштето создава затворање со меурчиња за отворање или исклучување на медиумот на цевководот.

Предности

1.Сплитната триделна конструкција овозможува внатрешна проверка и замена на заптивките без отстранување на целиот вентил од цевководот, со што значително се намалуваат трошоците за одржување.

2.Прирабничката врска нуди рејтинг со висок притисок и стабилен спој на цевката; вентилот останува фиксиран при расклопување на цевководот.

3.Кованото тело од нерѓосувачки челик обезбедува извонредна отпорност на корозија и продолжен работен век за корозивни медиуми.

4.Дизајнот на целосна порта ја намалува отпорноста на проток и спречува акумулација на седимент.

5.Сигурни перформанси на запечатување со низок работен вртежен момент; компатибилен со автоматски актуатори за далечинско управување.

6.Модуларната структура обезбедува добра заменливост на резервните делови, исполнувајќи ги барањата за сертификација за проекти за извоз во странство.

Технички параметри

Најчесто поставувани прашања

П1: Кои опции за материјали се достапни за овој 3-делен прирабнички топчест вентил?

О: Стандарден материјал за каросеријата е не'рѓосувачки челик SS304 и SS316L. Топката и стеблото се исто така од нерѓосувачки челик. Материјалот на седиштата е стандарден тефлонски; PFA е опционален за тешки корозивни работни услови.

П2: Под кој опсег на притисок и температура може да работи вентилот?

О: Работен притисок: PN16 / PN25 / Class150 / Class300 опционално. Тефлонското седиште овозможува работна температура од -20℃ до 180℃. Вистинскиот опсег зависи од изборот на медиум и печат.

П3: Дали вентилот може да биде опремен со пневматски или електрични актуатори?

О: Да. Изграден е со стандардна платформа за монтирање ISO5211. Рачната рачка може да се замени со пневматски активирач (едно дејство/двојно дејство) или електричен погон за автоматско управување со далечина.
