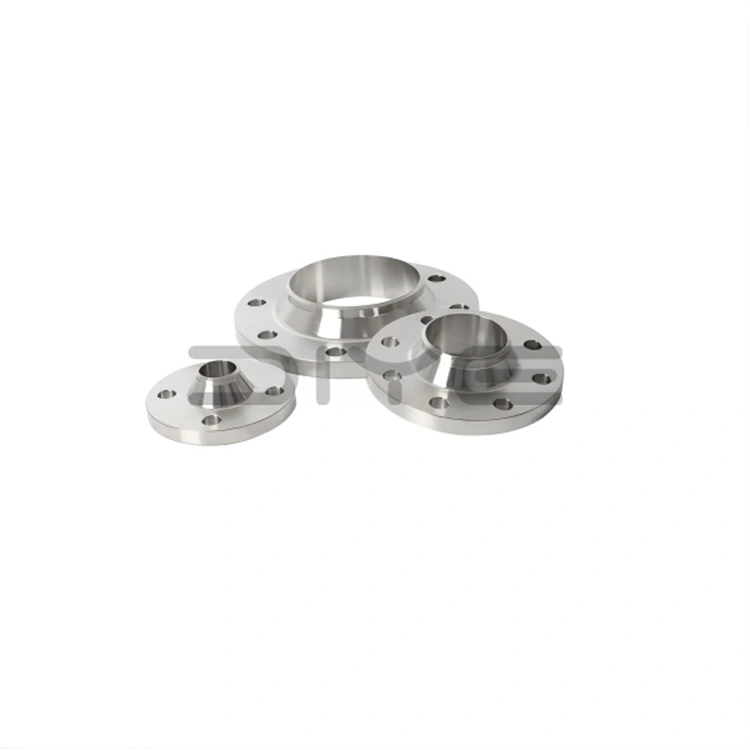

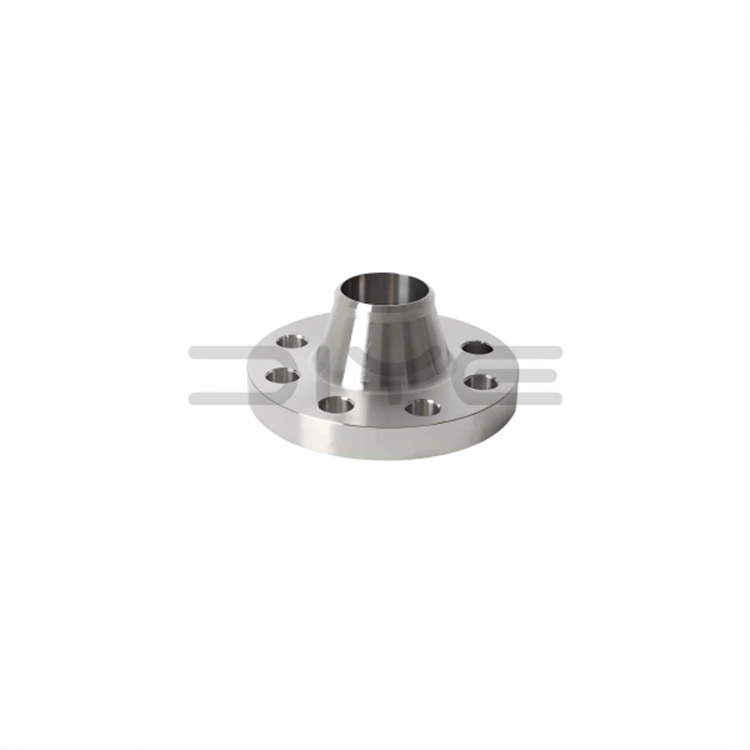

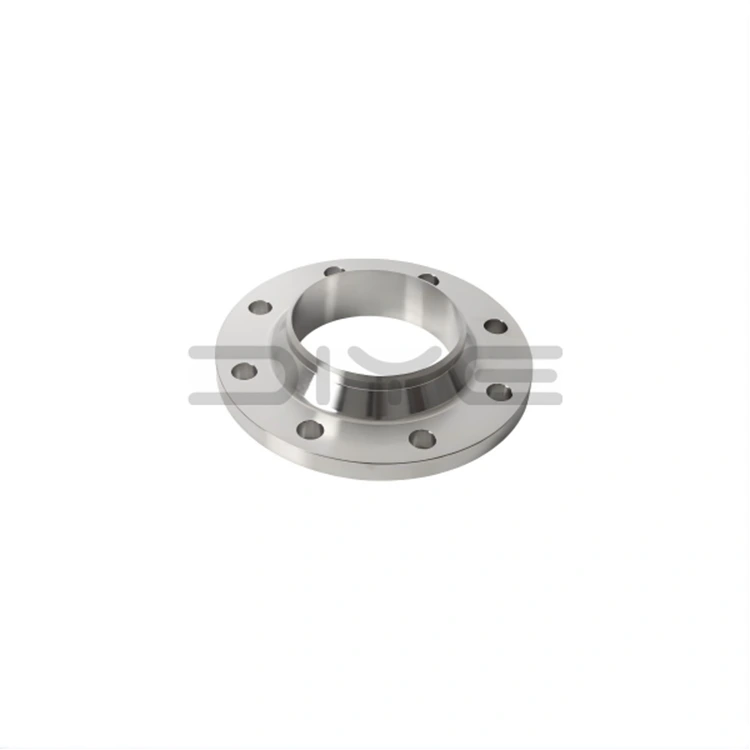

ANSI B16.5 Прирабница на вратот за заварување

Секој DIYE VALVE ANSI B16.5 Weld Neck Flange се подложува на ригорозни тестирања, вклучувајќи инспекција на димензиите, проверка на материјалот, ултразвучно тестирање и тестирање на притисок, обезбедувајќи целосна усогласеност со ANSI B16.5 и меѓународните стандарди за квалитет. Нашиот вертикално интегриран производствен процес, од суровини до готови производи, гарантира постојан квалитет на производите, следливост и сигурни перформанси во различни критични апликации.

Дизајн и структура

1. Усогласеност со стандардите: Целосно усогласен со стандардите ANSI/ASME B16.5, покривајќи оценки за притисок од 150 до 2500 и номинални дијаметри (NPS) од 1/2 инчи до 24 инчи, со поддршка за сопствени дизајни со голем дијаметар.

2. Интегрална фалсификувана конструкција: ANSI B16.5 заварувачките прирабници се карактеризираат со долг, заострен дизајн со висок врат со мазен преоден лак, кован од висококвалитетни американски стандардни материјали, вклучувајќи јаглероден челик A105, нерѓосувачки челик F304/F316L и легиран челик.

3. Површини за прецизно запечатување: Стандардно подигнато лице (RF), прстенесто лице (RJ) и груба површина на лицето (MFM) се обработуваат со помош на CNC обработка за да се обезбеди цврсто вклопување на дихтунгот и перформанси без истекување.

4. Поврзување со заварување со задник: Дизајниран за целосно заварување со задник до цевководи, обезбедувајќи непречено пренесување на стресот и елиминирање на концентрацијата на стрес на дното на центарот.

Клучни предности

1. Исклучителна отпорност на температура и притисок: Специјално дизајниран да издржи тежок термички циклус, висок притисок, вибрации и термички лази, погоден за најсложените работни средини.

2. Трајно стабилно запечатување: робусните заварени споеви и прецизно обработените површини за запечатување обезбедуваат трајно, без одржување, клучно за опасните и токсични медиумски средини.

3. Супериорна структурна ригидност: Дизајнот со висок врат на прирабници за заварување ANSI B16.5 обезбедува одлична цврстина, отпорност на деформации и отпорност на замор, обезбедувајќи долг работен век при циклично оптоварување.

4. Може да се прегледа и доверливо: Заварите со целосна пенетрација овозможуваат недеструктивно тестирање (NDT), со што се обезбедува квалитетот на производот да ги задоволува строгите индустриски стандарди.

5. Сеопфатни спецификации и стабилно снабдување: Внатрешното производство обезбедува доволно залихи, навремена испорака и способност да се обезбедат економични производи за глобалните клиенти.

Индустриски апликации

DIYE VALVE ANSI B16.5 Прирабници за заварен врат се претпочитан стандарден производ за следните клучни сценарија за примена:

1. Нафтена и гасна индустрија: цевководи, рафинерии и офшор платформи.

2. Хемиска индустрија: системи со висока температура, висок притисок и корозивни медиуми.

3. Индустрија за производство на електрична енергија: парни цевководи, јамки за котли и помошни системи за електрана.

4. Садови под притисок: Резервоари за складирање, реактори и процесна опрема што бара највисок интегритет.

5. Цевководи со висок интегритет: Системи за транспорт на запаливи, експлозивни и многу токсични течности.

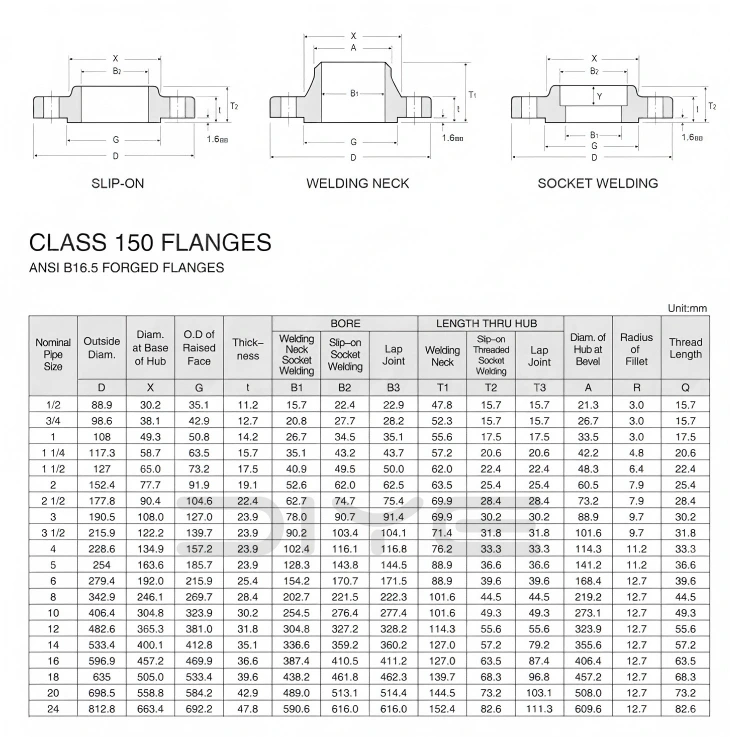

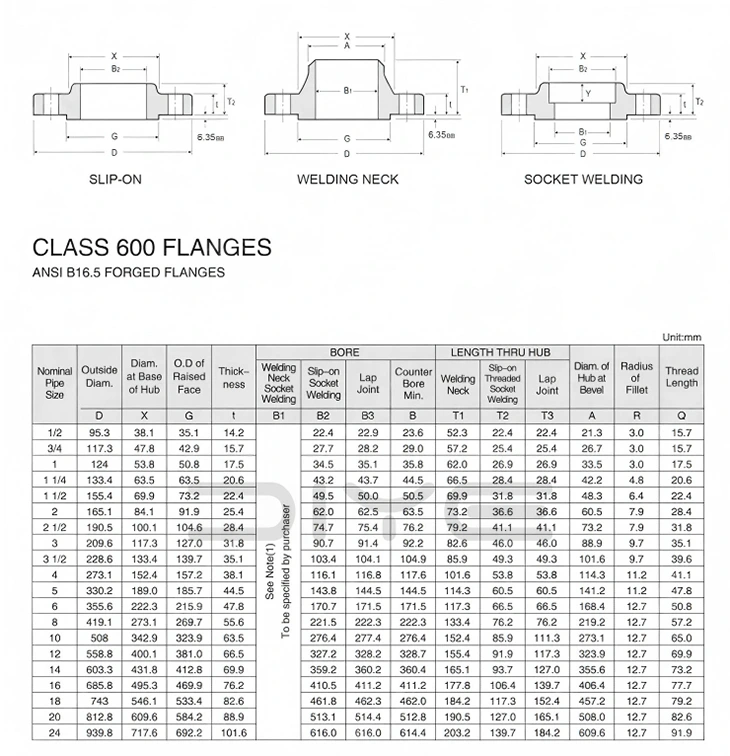

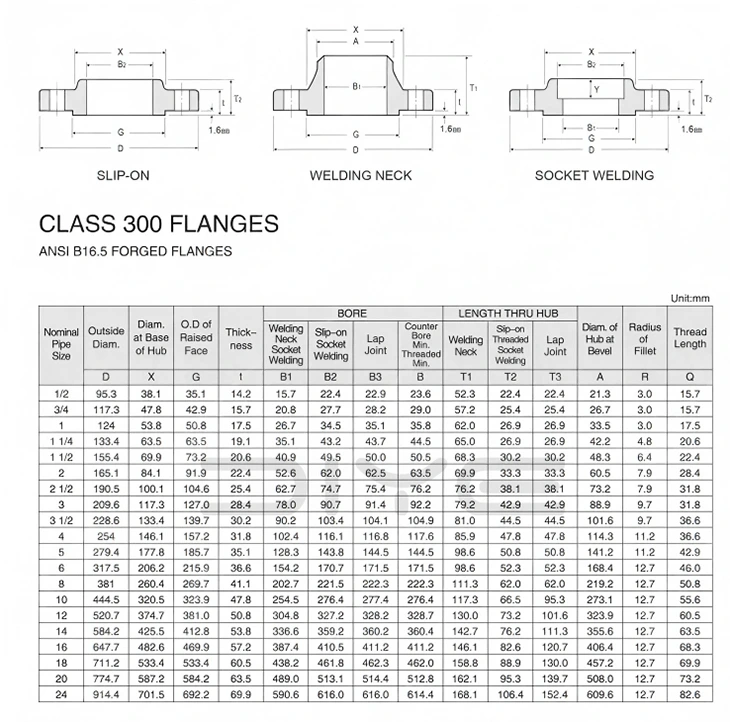

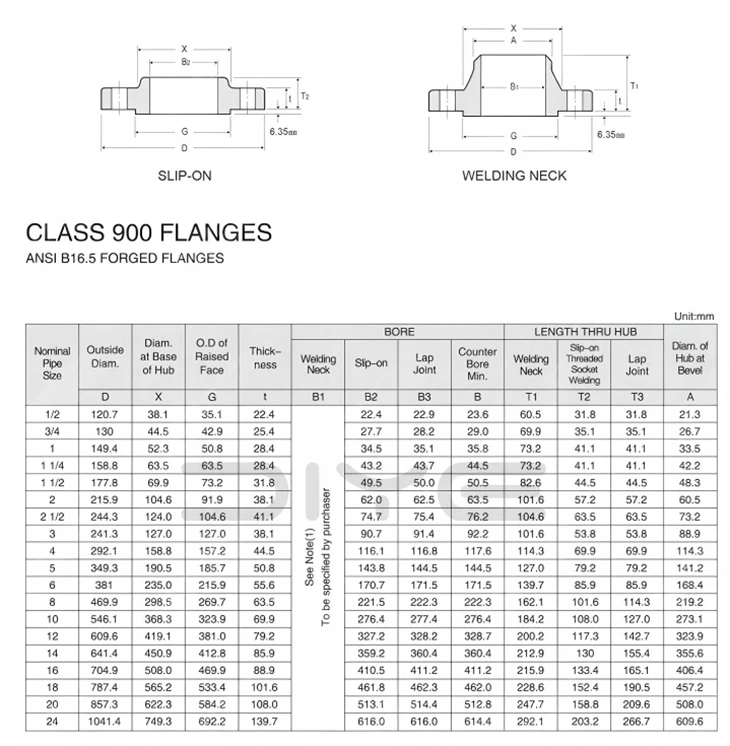

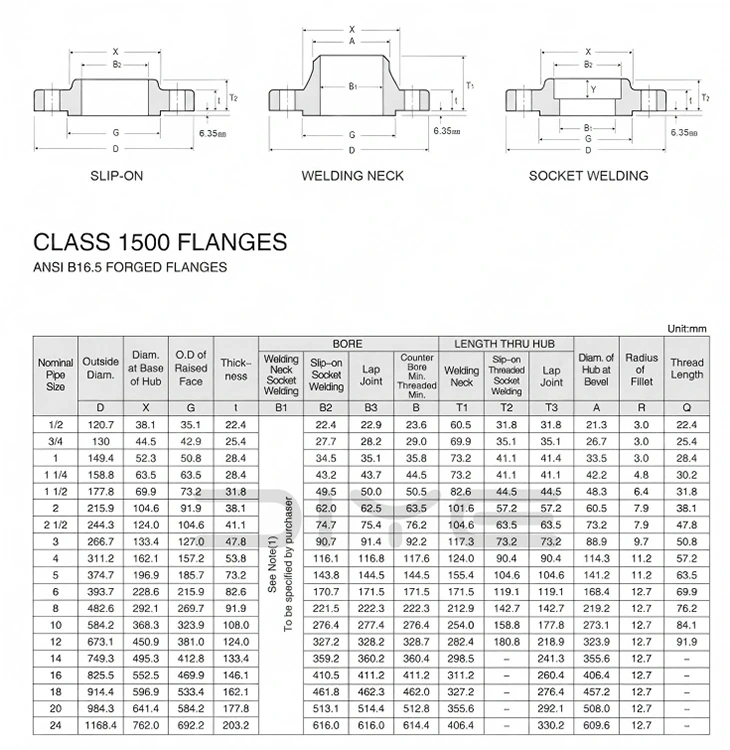

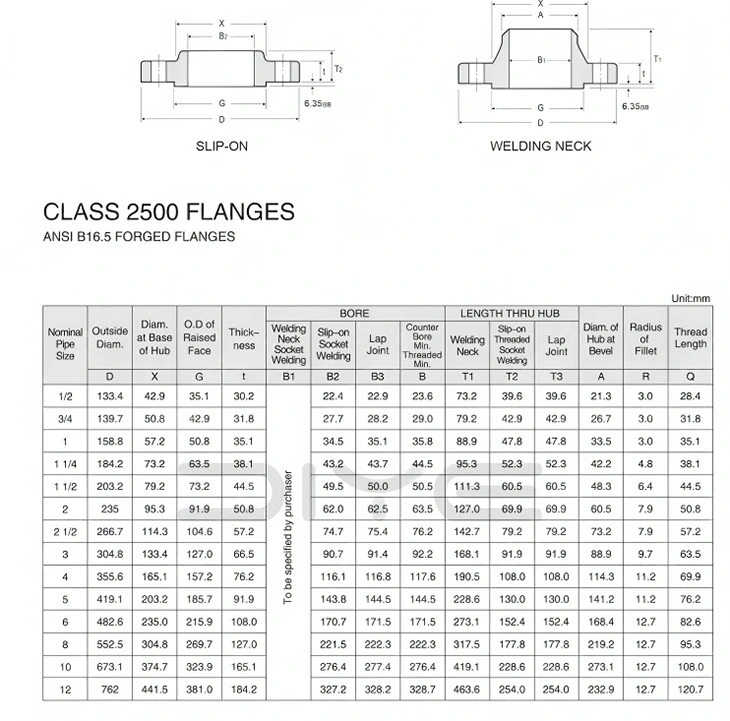

Технички параметри

Најчесто поставувани прашања

П: Дали може да се заменат американската стандардна класа на прирабница и кинескиот стандард PN?

О: Тие не можат директно да се заменат. Класата се однесува на американскиот стандарден рејтинг на притисок, кој се разликува од системот за номинален притисок PN. Надворешниот дијаметар, дупките за завртките и димензиите на површината за заптивање не се совпаѓаат, а нивното мешање и поврзување е строго забрането.

П: Што е NPS во американски стандардни прирабници? Како одговара на DN?

О: NPS се однесува на американскиот стандарден номинален дијаметар (инчи). На пример, NPS2 = DN50. Ова е само за референца. За време на инсталацијата и нарачувањето, NPS + Class мора строго да се следи и само на DN не може да се потпрете.

П: Кои се разликите помеѓу прирабниците WN и SO?

О: WN прирабница за заварување на вратот: Ковање со долг врат, заварување со целосна пенетрација, отпорно на висока температура и висок притисок, отпорно на вибрации, се користи за главни цевководи, садови под притисок, запаливи и експлозивни медиуми;

SO без врат прирабница за заварување со задник: Заварување со приклучок со краток врат, едноставна инсталација, ниска цена, погодна само за среден и низок притисок, нормална температура, обични процесни цевководи.

П: Каква челична цевка треба да се користи со американски стандардни прирабници?

О: Јаглеродниот челик користи ASTM A106/A53 американски стандардна бесшевна цевка; Нерѓосувачкиот челик користи цевки од серијата ASTM A312.
