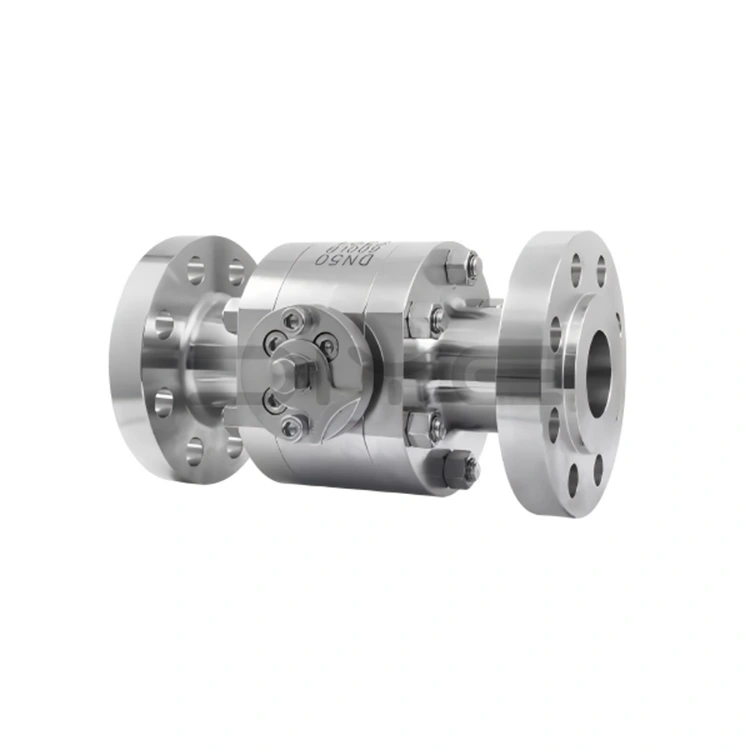

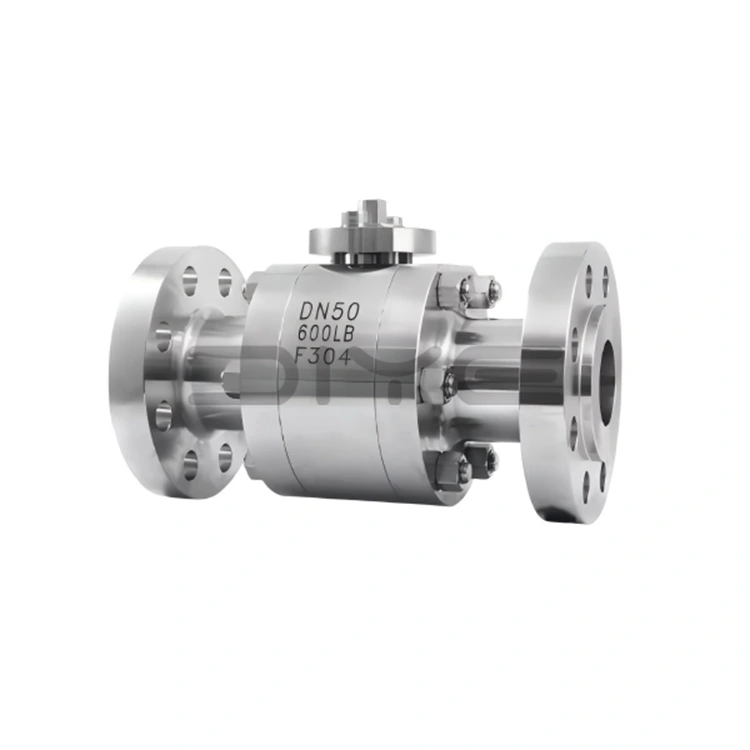

Топчест вентил со фалсификуван челик под висок притисок

Серијата топчести вентили со прирабници со висок притисок од ковано челик на DIYE VALVE е дизајнирана, произведена и тестирана во строга согласност со повеќе домашни и меѓународни стандарди за да се осигура дека перформансите на производот ги задоволуваат глобалните инженерски потреби.

- Стандарди за дизајн и производство: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Стандарди за поврзување со прирабници: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Стандарди за должина на конструкцијата: ASME B16.10

- Стандарди за тестирање: GB/T 13927, ISO 5208

Стандардни номинални дијаметри: DN10~DN300 (1/4"~12"), оценки за притисок: Класа 150~Класа 600 (PN10~PN100); Достапни се сопствени нестандардни спецификации за висок притисок, како што се 2500LB и PN400, а номиналните дијаметри може да се прилагодат според цртежите на клиентите за да се прилагодат на различните барања на цевководот под висок притисок.

Основни предности на производот

1. Висококвалитетни фалсификувани материјали, стабилни перформанси

Главниот материјал на топчестиот вентил под висок притисок од ковано челик е висококвалитетен кован челик, погоден за различни тешки работни услови, особено како што следува:

- Јаглеродни челични кованици (WCB/A216-WCB): Висока структурна цврстина, погодна за конвенционални некорозивни услови под висок притисок (како што се обичните индустриски нафтоводи и гасоводи).

- Кованици од не'рѓосувачки челик (F304/F316L): 304 материјалот е отпорен на блага корозија, погоден за општа хемикалија под висок притисок, третман на вода и други услови; Материјалот 316L, со додаден молибден, значително ја подобрува отпорноста на корозија и отпорноста на оксидација, погоден за висококорозивни средини како што се киселини, алкалии, медиуми што содржат сулфур и морска вода. Неговиот работен век при корозивни услови под висок притисок е 3-5 пати поголем од оној на обичните топчести вентили од јаглероден челик.

- Специјални челични кованици (како 35CrMoA): Прилагодени за екстремен висок притисок и посебни работни услови, обезбедувајќи сигурна материјална поддршка.

2. Додатоци со високи перформанси, безбедни и издржливи

Сите додатоци за топчестиот вентил под висок притисок од фалсификуван челик се направени од специјализирани материјали под висок притисок, обезбедувајќи севкупна стабилност и безбедност на вентилот:

- Стебло на вентилот: Изработено од кованици отпорни на абење и отпорни на корозија како што е 2Cr13/A246-416, со површинска обработка со нитрида, што нуди одлична торзиона сила. Дизајнот монтиран на дното со структура на задна заптивка спречува паѓање на стеблото на вентилот и истекување на медиумот.

- Завртки: Користете специјализирани завртки со висок притисок 35CrMoA/A193-B7, кои нудат висока јачина и својства против олабавување, погодни за услови под висок притисок.

- Заптивки: Изработени од специјализирани материјали под висок притисок како што се тефлонски, PPL и флуорогума. Некои модели користат тројна структура од метална тврда заптивка + еластична помошна заптивка, каде што колку е поголем притисокот, толку е поцврсто заптивката, постигнувајќи двонасочно нула истекување и исполнување на стандардот API 6D „нула истекување“.

3. Научна структура, широка приспособливост

Усвојувајќи насочени конструктивни дизајни засновани на работните услови, топчестиот вентил под висок притисок од ковано челик е погоден за различни сценарија:

- Структура на пловечки топки: Погодна за вентили со мал дијаметар, потпирајќи се на среден притисок за да се обезбеди цврсто вклопување помеѓу топката и седиштето на вентилот. Едноставна структура, сигурно запечатување.

- Структура на фиксна топка: Погодна за вентили со голем дијаметар. Топката е поддржана од горните и долните вратила, спречувајќи го поместувањето при отворање и затворање, намалувајќи го работниот вртежен момент, погоден за честа работа под висок притисок и намалување на абењето на стеблото на вентилот.

- Антистатички и огноотпорен дизајн: Опремен на некои модели. Антистатичкиот дизајн спречува статички искри, а огноотпорниот дизајн овозможува привремено запечатување преку контакт метал-метал откако заптивките ќе изгорат, погоден за запаливи и експлозивни услови под висок притисок.

Нашата посветеност

Како професионален производител и добавувач во Кина, DIYE VALVE се придржува до филозофијата на „Прво квалитет, врвен клиент“. Нашата фабрика има комплетен систем за производство и тестирање, со строга контрола во текот на процесот за да се обезбеди квалитет на производот. Ние, исто така, обезбедуваме професионална техничка поддршка и пост-продажна услуга, и имаме воспоставено долгорочни и стабилни кооперативни односи со глобалните партнери.

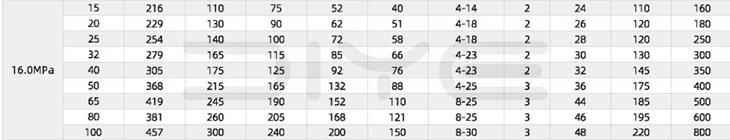

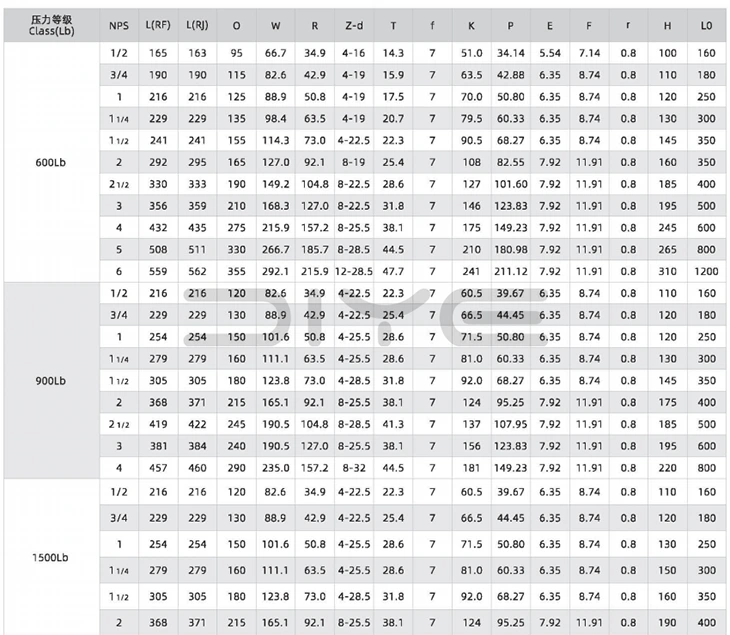

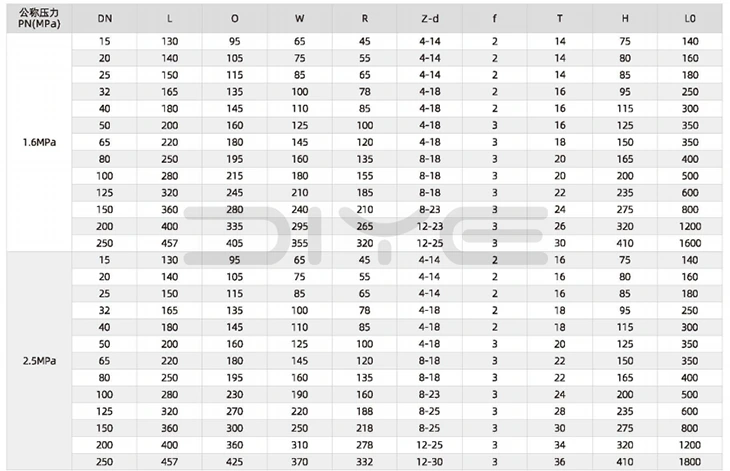

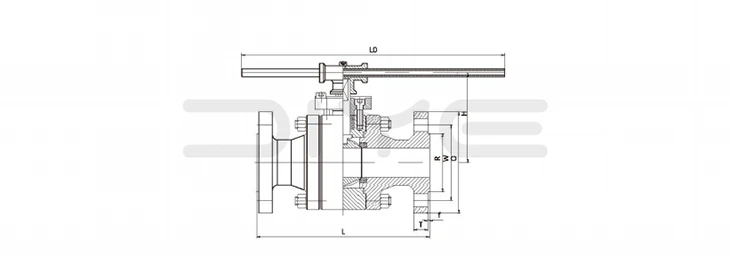

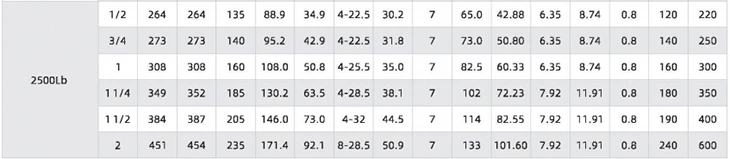

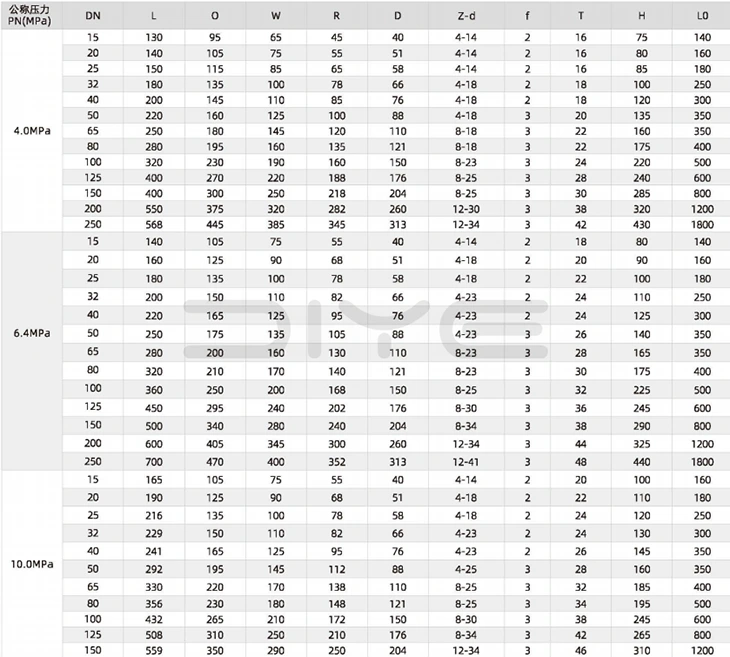

Технички параметри

Најчесто поставувани прашања

П: Може ли топчестиот вентил под висок притисок од ковано челик да постигне нула истекување при висок притисок?

О: Усвојува дизајн со двојна заптивка погоден за работни услови под висок притисок: ① Главно запечатување: Усвојува комбинација од вградено еластично седиште на вентилот (тефлонски/PPL/флуорогума) и метална тврда заптивка, со О-прстен зад седиштето на вентилот. Колку е поголем средниот притисок, толку поцврсто седиштето на вентилот ја компресира топката, постигнувајќи двонасочно нула истекување и исполнувајќи го стандардот API 6D „нула истекување“; ② Запечатување на стеблото на вентилот: Усвојува стебло на вентилот поставено на дното + структура на задната заптивка + повеќеслојна заптивка за пакување. Пакувањето е направено од специјален флексибилен графит или тефлонски под висок притисок за да се спречи средно истекување на стеблото на вентилот и да се избегне извртување и откачување на стеблото на вентилот под висок притисок; ③ Антистатички/огноотпорен дизајн: Некои модели имаат вградени антистатички пружини. Кога заптивката е изгорена, може да се постигне привремено запечатување преку контакт метал со метал, погоден за работни услови со запаливи и експлозивни средства.

П: Кои се разликите помеѓу пловечката топка и конструкциите на фиксирани топчести на топчестиот вентил со прирабнички висок притисок од кован челик? Како да изберете според калибарот?

О: ① Структура на пловечка топка: Најчесто се користи за мали калибри (DN10~DN50), топката нема фиксирана поддршка, а заптивката се постигнува со притискање на топката врз едностраното седиште на вентилот преку среден притисок. Има едноставна структура, мал вртежен момент на отворање и затворање и ниска цена, погоден за конвенционални работни услови под висок притисок и мал проток; ② Структура на фиксна топка: Најчесто се користи за големи калибри (DN65~DN300), топката е фиксно поддржана од горните и долните стебла на вентилот, без поместување при отворање и затворање, силна стабилност на лежиштето на притисок, погодна за работни услови под висок притисок, голем проток и чести работни услови, што може ефикасно да го намали ризикот од абење на стеблото. Diye може да ги прилагоди структурите за пловечки топки или фиксни топки според потребите на клиентите и работните услови.

П: Кои се клучните мерки на претпазливост за инсталирање на топчестиот вентил под висок притисок од ковано челик при работни услови под висок притисок?

О: ① Поврзување со прирабница: Завртките мора да бидат специјални завртки под висок притисок како што се 35CrMoA/A193-B7, а принципот на „дијагонална униформа и чекор-по-чекор затегнување“ треба да се усвои за да се избегне пукање на телото на вентилот поради нерамна сила, а вртежниот момент треба да одговара на стандардните прописи; ② Средна насока на проток: Потврдете дека ознаката за насока на проток на телото на вентилот е конзистентна со насоката на протокот на медиумот; не постои ограничување на насоката на проток на топчести вентили со целосна порта; ③ Околина за инсталација: Избегнувајте надворешна изложеност на сончева светлина и дожд и исчистете ги нечистотиите на цевководот пред инсталацијата за да спречите блокирање на јадрото на топката; ④ Прифаќање на тестот за притисок: Тестот за притисок на лице место треба да се изврши по инсталацијата. Притисокот за тестирање на притисокот на водата е 1,5 пати поголем од номиналниот притисок, а притисокот за тестирање на воздушниот притисок е 1,1 пати поголем од номиналниот притисок. Може да се пушти во употреба само доколку нема истекување.
