Дводелни прирабнички топчест вентил: структурни принципи, правила за инсталација и ограничувања за примена

Повеќето неуспеси на лице место и грешки при изборот во системите на индустриски течности произлегуваат од површното разбирање на карактеристиките на вентилите. Многу инженерски практичари ги сметаат дводелните топчести вентили како обични компоненти за вклучување-исклучување, игнорирајќи ги нивните структурни компромиси, ограничувања за носење притисок и инхерентна логика на инсталацијата. Во споредба со едноделните топчести вентили на кои им недостига отпор на притисок и триделните топчести вентили со високи трошоци за одржување, дводелните прирабнички вентили со високи трошоци за одржување, ја обезбедуваат оптималната цврстина и индустриската рамнотежа. Сепак, неговиот уникатен структурен дизајн доаѓа со јасни граници за инсталација и применливи работни услови. Во повеќето случаи, вообичаените дефекти како што се истекување, заглавување и оштетување на телото на вентилот не се предизвикани од проблеми со квалитетот на производот, туку од неправилна инсталација и неусогласени работни услови. Оваа статија ги разложува фрагментираните основни упатства и стереотипите во индустријата. Спроведува длабинска анализа на дводелни прирабнички топчести вентили од структурна суштина, логика на вертикална и хоризонтална инсталација, стандардни упатства за работа, сценарија за забранети апликации и често поставувани прашања, обезбедувајќи практични и професионални референци за дизајнирање на цевковод, инсталација на терен и секојдневно одржување.

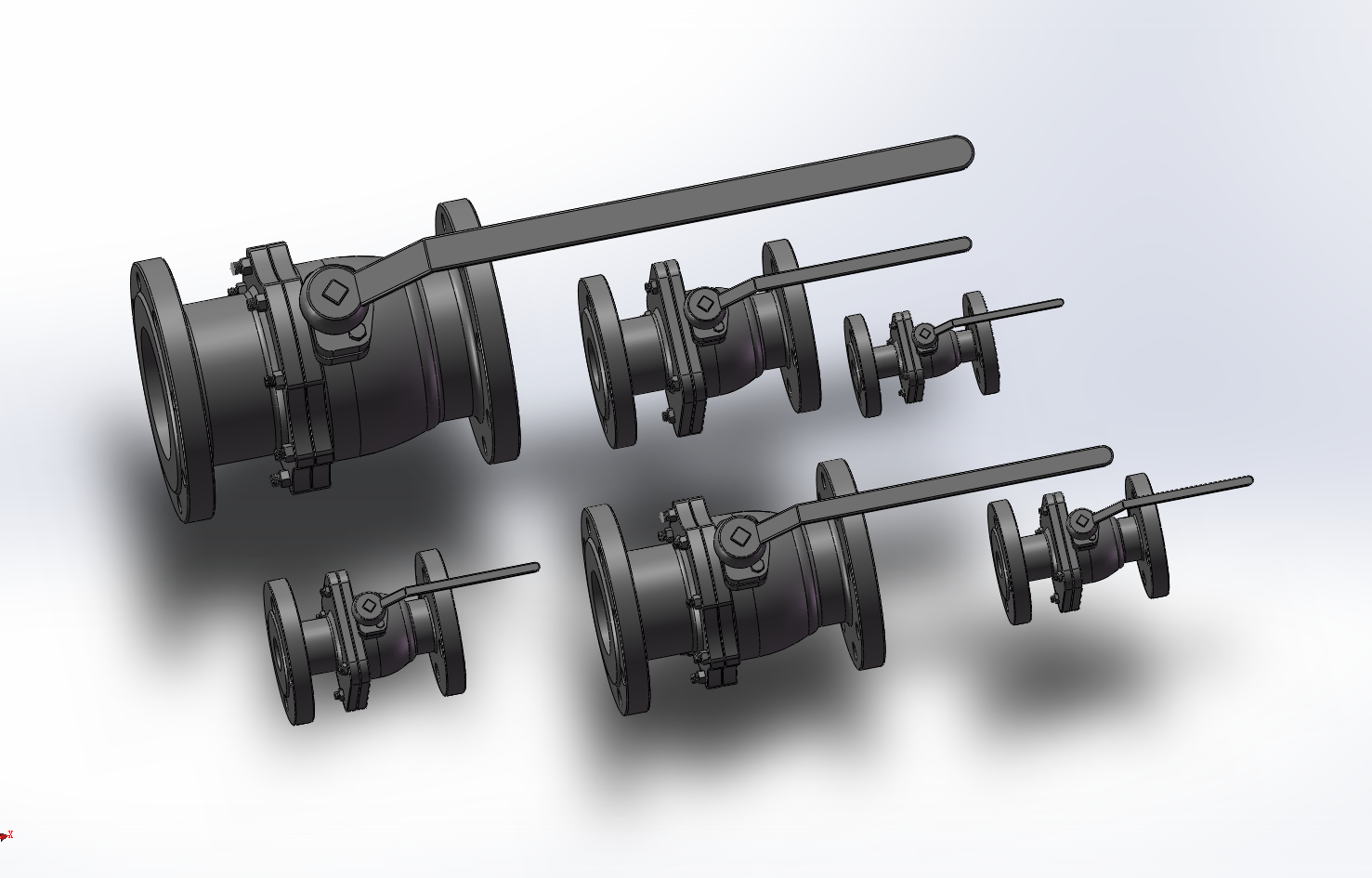

1. Што е топчест вентил со две парчиња?

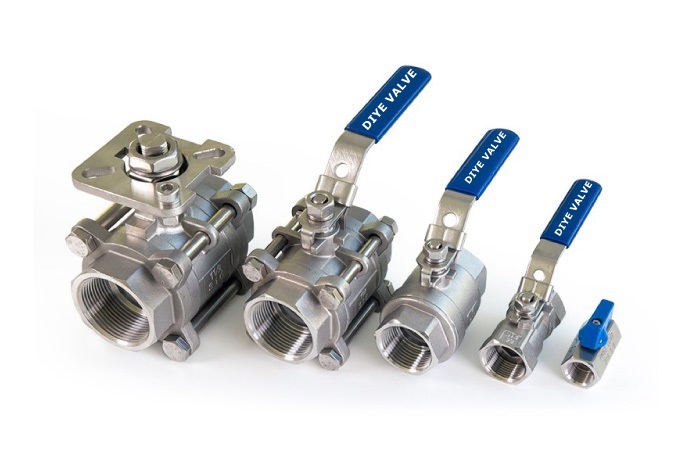

Дводелниот топчест вентил со прирабница се одликува со поделено тело на вентилот со два дела и интегрирана структура за поврзување со прирабница. Склопен е со главно тело на вентилот и хауба, прицврстени со завртки со висока јачина и опремени со прецизни внатрешни компоненти, вклучувајќи топчиња, седишта на вентили и склопови за запечатување на стеблото. Зазема средна позиција помеѓу едноделни и триделни топчести вентили, тој служи како мејнстрим стандарден вентил за нискоградба, лесна индустрија, општи хемиски и општински системи за течности. Многу инженери ги збунуваат трите типа топчести вентили поради недостаток на длабинско разбирање на нивните структурни компромиси. Едноделните топчести вентили се евтини со интегрални структури за леење, но ограничена отпорност на притисок и речиси без одржување. Топчестите вентили од три делови поддржуваат внатрешно расклопување и замена на компонентите, идеални за тешки работни услови, но со повисоки вкупни трошоци. Дизајнот со два дела совршено ја пополнува празнината на пазарот. Ја задржува сигурната затегнатост и структурната ригидност на расцепените вентили, го надополнува дефектот на притисокот на интегралните вентили и ја избегнува сложената структура на расклопување на триделните вентили. Во однос на инженерското позиционирање, тој не е професионален вентил за екстремни работни услови, туку стандардизирано и исплатливо решение за повеќето општи системи со течности. Усвојува дизајн со целосен проток со 90 степени брзо префрлување и двонасочно запечатување. Компатибилен со вода, масло, конвенционален гас и слабо корозивни медиуми, ги покрива степените на притисок од PN16 до PN40. Со стабилна работа и ниски стапки на дефекти, тој е многу погоден за стандардизирани цевководи кои бараат долгорочно континуирано работење и ретко одржување.

2. Дали може вертикално да се инсталира дводелен топчест вентил со прирабница?

Вертикалната инсталација на дводелни прирабнички топчести вентили долго време е контроверзна тема во индустриската конструкција. Практичниот заклучок е јасен: вертикалната инсталација е изводлива, но не е универзално применлива, со строги ограничувања на работните услови и методите на инсталација, што е една од најзанемарените стапици на лице место. Различно од обратните вентили зависни од гравитацијата, дводелните топчести вентили се потпираат на претходно затегнатото запечатување на седиштето на вентилот и ротација на топката за да се реализира отворање и затворање. Теоретски, и хоризонталната и вертикалната инсталација се структурно прифатливи. Сепак, вертикалната монтажа ги засилува скриените ризици како што се средна седиментација и девијација на стресот на стеблото, директно поткопувајќи ја стабилноста на заптивањето и работниот век. Вертикалната инсталација функционира совршено за чисти медиуми, вклучувајќи чиста вода, чиста вода и обичен гас при нормална температура и низок притисок, без влијание врз стабилноста на работата. За медиуми кои содржат седимент, цврсти честички, висок вискозитет или лесна кристализација, не се препорачува вертикална инсталација. Нечистотиите постојано ќе се таложат на дното на вертикалното тело на вентилот, носејќи ја прецизната површина на седиштето на вентилот и предизвикувајќи заглавување на топката, микро истекување и нерамномерно префрлување - проблеми што ретко се гледаат кај хоризонтално поставените вентили. Покрај тоа, постои нераскинливо правило за вертикална инсталација: стеблото на вентилот никогаш не смее да се монтира надолу. Рачните тркала и активаторите мора да бидат свртени нагоре или настрана. Инсталирањето надолу доведува до акумулација на преостанат медиум и нечистотии во областа за пакување на стеблото, што предизвикува постепена корозија, надворешно истекување и непоправливи скриени опасности.

3. Упатства за инсталирање на јадрото за топчести вентили со дводелни прирабници

Над 80% од дефектите на вентилите во доцната фаза се резултат на нестандардна инсталација, а не на дефекти во квалитетот. Професионалната инсталација се фокусира на елиминирање на напрегањето на цевководот, отстапувањето на запечатувањето и средните ризици од удари, наместо едноставно порамнување на дупките за завртките и завртките за прицврстување. Следниве се теренски проверени основни оперативни упатства.

3.1 Предтретман на цевководот за да се избегне скриено абразија

Темелно исчистете го и исплакнете го целиот цевковод пред инсталацијата за да ги отстраните згура од заварување, 'рѓата, остатоците од сечење и другите тврди честички. Седиштето на вентилот на дводелните топчести вентили усвојува структура за запечатување на огледалото со висока прецизност. Ситните тврди нечистотии ќе предизвикаат неповратни гребнатини и трајно микро истекување, што е примарна причина за краткотрајното откажување на новите вентили.

3.2 Порамнување на прирабницата со нула стрес

Никогаш не влечете или стискајте насилно цевководи за да ги усогласите дупките на прирабниците. Крутото тело на вентилот од два дела е подложно на микродеформации при принуден стрес. Кога притисокот на системот флуктуира, деформираното тело на вентилот ќе претрпи дефект на запечатувањето или дури и пукање. Обезбедете природно вклопување на површините на прирабниците и централно поставување на заптивките за рамномерна распределба на притисокот.

3.3 Дијагонално и постепено затегнување на завртките

Прицврстете ги завртките на прирабницата дијагонално и во повеќе фази наместо целосно затегнување на едната страна одеднаш. Асиметричната компресија предизвикува неурамнотежен стрес на дихтунгот и микро деформација на прирабницата, што доведува до вообичаен проблем на самото место: нема истекување при низок притисок, но очигледно протекување при висок притисок.

3.4 Тест на притисок во целосен удар по инсталацијата

Не ставајте го вентилот во формална работа веднаш по инсталацијата. Спроведете тестови на притисок и при целосно отворени и целосно затворени состојби за да ги потврдите перформансите на заптивањето и да проверите дали има заглавување или заглавени дефекти предизвикани од стрес, однапред елиминирајќи ги потенцијалните ризици.

3.5 Резервирајте доволно простор за работа и одржување

Зачувајте доволно простор околу стеблата на вентилите, рачните тркала и електричните или пневматските актуатори. Блокираниот простор ќе го попречи секојдневното префрлување и подоцна рутинското одржување.

4. Строго забранети сценарија за инсталација

Додека дводелните прирабнички топчести вентили имаат универзална стабилност и предности во трошоците, тие имаат својствени структурни ограничувања. Неправилната примена во одредени сценарија ќе доведе до неповратно абење и потенцијални безбедносни опасности, кои се јасни инженерски табуа.

4.1 Континуирано производни линии кои бараат често одржување

Дводелната конструкција со завртки не може да поддржува вградена замена на внатрешните делови за носење. Откако ќе се истрошат седиштата или заптивките на вентилот, мора да се отстрани целиот вентил и да се исклучи цевководот заради одржување. Тоа не е применливо за сценарија за 24-часовно континуирано производство кои бараат редовно чистење и замена на делови, каде што топчестите вентили од три парчиња се единствената остварлива опција.

4.2 Работни услови со честички, кристални или високовискозните медиуми

За разлика од триделните вентили кои поддржуваат брзо расклопување и чистење, дводелните вентили не можат лесно да се расклопат за да се исчистат внатрешните наслаги. Долготрајната работа со нечисти медиуми ќе предизвика континуирано триење на површината за заптивање и заглавување на топката, со што нагло се зголемува веројатноста за дефект.

4.3 Цевководи со силен воден чекан и чести флуктуации на притисокот

Дводелната сплит структура има помала отпорност на удар во споредба со интегралните вентили и засилените триделни вентили. Повтореното влијание на воден чекан и драстичните промени на притисокот ќе ги олабават завртките за прицврстување и ќе ја ослабат силата на претходно затегнување на заптивката, што ќе резултира со постојано протекување на медиумот.

4.4 Долгорочна регулатива за пригушување

Дводелните прирабнички топчести вентили се дизајнирани строго за контрола на вклучување-исклучување наместо за сервисирање на гасови. Долготрајното полуотворено работење ќе предизвика средно бришење со голема брзина на седиштето на вентилот, брзо носење на слојот за запечатување на ретровизорот и предизвикување неповратно истекување. Овозможува само моментално прилагодување на протокот, а не континуирано пригушување.

4.5 Нестандардна инсталација во сценарија со отпорност на експлозија

За запаливи и експлозивни медиуми, испуштањето на уредите за статичка елиминација или поставувањето стебла надолу ќе предизвика статичко акумулирање и таложење на медиумот, што носи сериозни ризици од експлозија и пожар.5. Најчесто поставувани прашања за Two-Piece

5. Често поставувани прашања за вградување на топчест вентил со дводелна прирабница

П1: Кој метод на инсталација обезбедува подолг работен век, вертикален или хоризонтален?

За чисти медиуми без нечистотии, држењето на инсталацијата има мало влијание врз работниот век. За медиуми склони кон седименти, хоризонталната инсталација е далеку постабилна. Ефикасно го избегнува таложењето на внатрешните нечистотии и го намалува абењето на површината за заптивање, што го прави најпосакуваното решение за сложени работни услови.

П2: Зошто вентилите течат само под висок притисок, но не и низок притисок по инсталацијата?

Над 90% од ваквите дефекти се предизвикани од нерамномерно затегнување на завртките, поместување на дихтунзите и неослободен стрес на цевководот. Структурните отстапувања се незначителни при низок притисок, но се засилуваат при висок притисок, што доведува до дефект на запечатувањето. Проблемот може да се реши со повторно прицврстување на завртките дијагонално и елиминирање на напрегањето на цевководот.

П3: Дали дводелните прирабнички топчести вентили можат да одговараат на автоматските активатори?

Да. Стандардните топчести вентили со дводелни прирабнички вентили со висока платформа се целосно компатибилни со електрични и пневматски актуатори. Тие поддржуваат автоматска контрола на далечина и се исплатливи опции за автоматизирани цевководи за течности.

П4: Што предизвикува заглавување на новопоставените вентили?

Вообичаени причини вклучуваат запечатување на гребнатини на површината од нечистотии на цевководот, микро-деформација предизвикана од принудно порамнување на прирабниците и недостаток на пробна работа за ослободување од притисок. Ова се типични грешки при инсталацијата наместо проблеми со квалитетот на производот.

П5: Како да изберете помеѓу дводелни и триделни прирабнички топчести вентили?

Изберете топчести вентили од два дела за конвенционални работни услови со мала фреквенција на одржување и барања за контрола на трошоците. Изберете триделни топчести вентили за сурови корозивни средини, медиуми кои лесно се валкаат и системи за континуирано производство кои бараат внатрешно одржување. Не постои апсолутна супериорност помеѓу двете - само соодветност заснована на сценарија.

Заклучок

Основната инженерска вредност на дводелните прирабнички топчести вентили лежи во нивната одлична приспособливост на повеќето општи сценарија за индустриски течности. Со стабилна структура, зрели перформанси и контролирани трошоци, тие станаа основни и основни компоненти на современите индустриски цевководи. Повеќето дефекти на вентилите се припишуваат на неусогласеност на работните услови и нестандардна инсталација, наместо на својствени дефекти на производот. Темелното разбирање на неговите структурни компромиси, границите за инсталација и табуата за примена им помага на инженерите да избегнат стереотипни грешки во инсталацијата, да ја максимизираат долгорочната оперативна стабилност, да ги намалат севкупните трошоци за одржување на течности и конечно да реализираат безбедни, ефикасни системи за индустриско работење.
