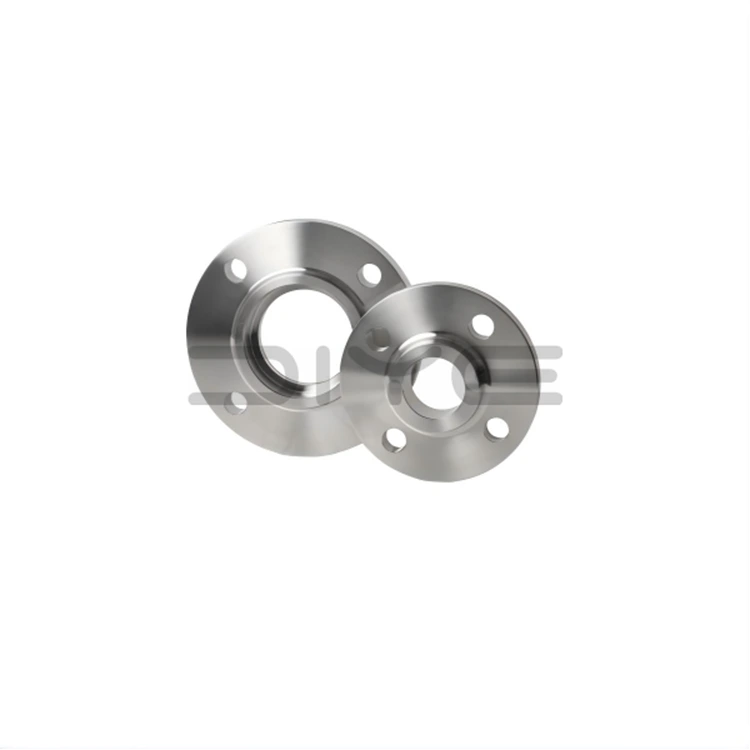

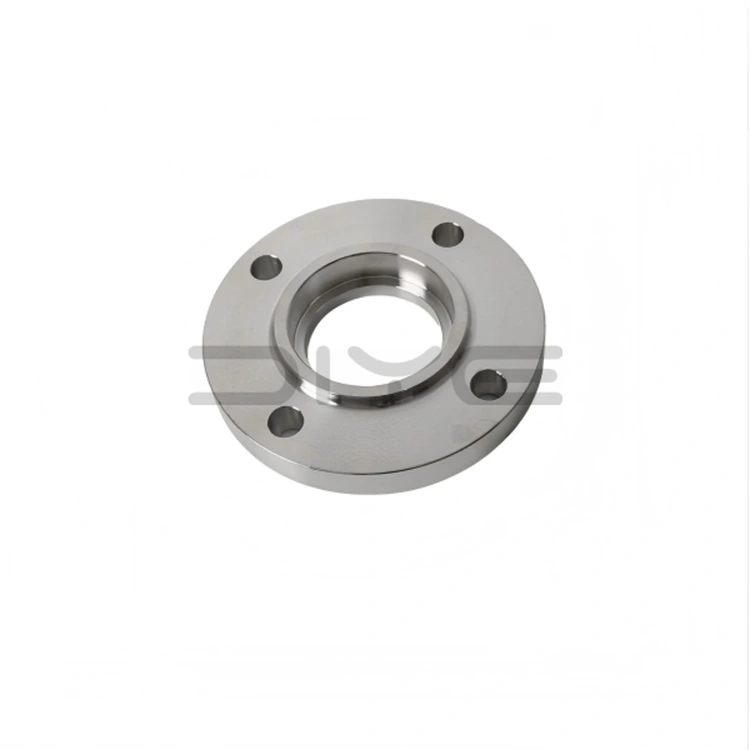

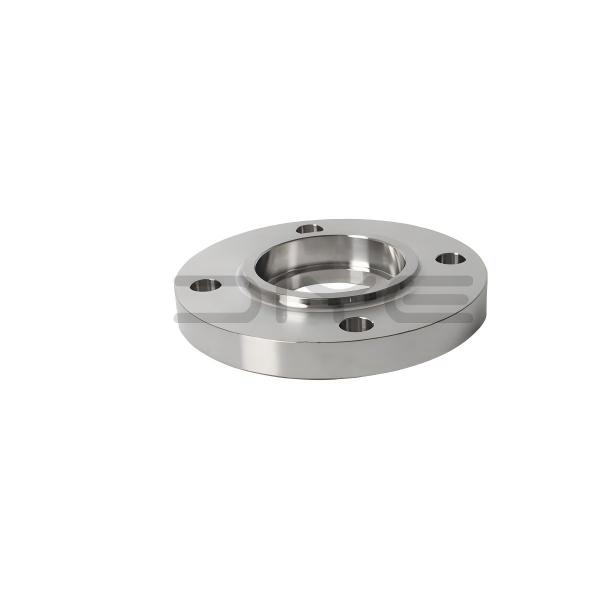

Прирабница за заварување со штекер

Прирабница за заварување со штекер е фалсификувана прирабница со внатрешен жлеб на едниот крај. За време на монтажата, челичната цевка се вметнува во штекерот и се прицврстува со надворешен филе завар, со што се елиминира потребата за закосување на крајот на цевката или користење на задна плоча за заварување. Производите првенствено се произведуваат според стандардите ASME B16.5, покривајќи ги оценките за притисок од класа 150 до класа 2500, што ги прави најпосакувана отстранлива врска за цевководни системи со мал дијаметар и висок притисок.

Стандардни типови на површини за запечатување

1. RF (подигнато лице): Мејнстрим тип на индустрија, компатибилен со спирално ранети дихтунзи и тефлонски дихтунзи, погодни за општи работни услови.

2. RJ (Ring Joint): Дизајниран за услови на екстремна висока температура и висок притисок, компатибилен со метални прстени заптивки.

3. MFM (соодветно лице): Спречува ерозија и компресија на дихтунзите, подобрувајќи ја стабилноста на запечатувањето при тешки услови.

Принцип на работа и процес на заварување

1. Вметнување на цевката: вметнете ја цевката во штекерот додека не дојде во контакт со внатрешната скала, а потоа малку повлечете се за да се овозможи термички простор за проширување.

2. Заварување со филе: Изведете непрекинато надворешно заварување со филе на спојот на надворешниот ѕид на цевката и вратот на прирабницата.

3. Запечатување и ослободување од стрес: Заварот обезбедува структурна фиксација и запечатување; внатрешниот клиренс апсорбира термичка експанзија, спречувајќи пукање на заварот.

4. Недеструктивно тестирање: Заварот може да биде подложен на тестирање на PT пенетрација за да се обезбеди прецизно запечатување на критичните системи со мал дијаметар.

Основни структурни предности

1. Самоцентрирачка прирабница за заварување со штекер: Вградената прирабница за заварување со штекер овозможува автоматско порамнување на цевките, поедноставувајќи ја инсталацијата и обезбедувајќи висока коаксијалност.

2. Интегрална фалсификувана структура: Едноделниот дизајн на фалсификуван врат обезбедува одлична цврстина и стабилна отпорност на притисок.

3. Ефикасно и практично заварување: Потребни се само надворешни завари со филе, што овозможува брза конструкција и елиминирање на потребата од заварување со целосна пенетрација.

4. Заштита од термички напрегања: На дното на цевката е обезбедена посебно проширување за да се ослободи високиот температурен термички стрес и да се спречи дефект на зглобот.

Спецификации и опции за материјали

1. Стандардни големини: првенствено DN15–DN50 (NPS 1/2″–2″), оптимизирани за системи со висок притисок со мал дијаметар.

2. Оценки за притисок: Најчесто користените спецификации се Класа 300/600 и погоре, погодни за услови со среден и висок притисок.

3. Видови материјали: Достапен во јаглероден челик ASTM A105, нерѓосувачки челик 304/316L, легиран челик и ковано челик со ниска температура.

Апликативни сценарија и сервисни способности

Прирабниците за заварување со приклучоци за DIYE VALVE се широко користени во нафта и гас, хемиски, производство на електрична енергија и меѓународни инженерски проекти. Ние нудиме стандардни големини на залиха, како и целосно приспособени решенија за нестандардни големини и специјални материјали. Секој производ доаѓа со комплетен оригинален извештај за проверка на квалитетот на производителот, сертификат за материјал, податоци за откривање недостатоци и целосен сет на извозни документи, обезбедувајќи целосна усогласеност со барањата на различни проекти ширум светот.

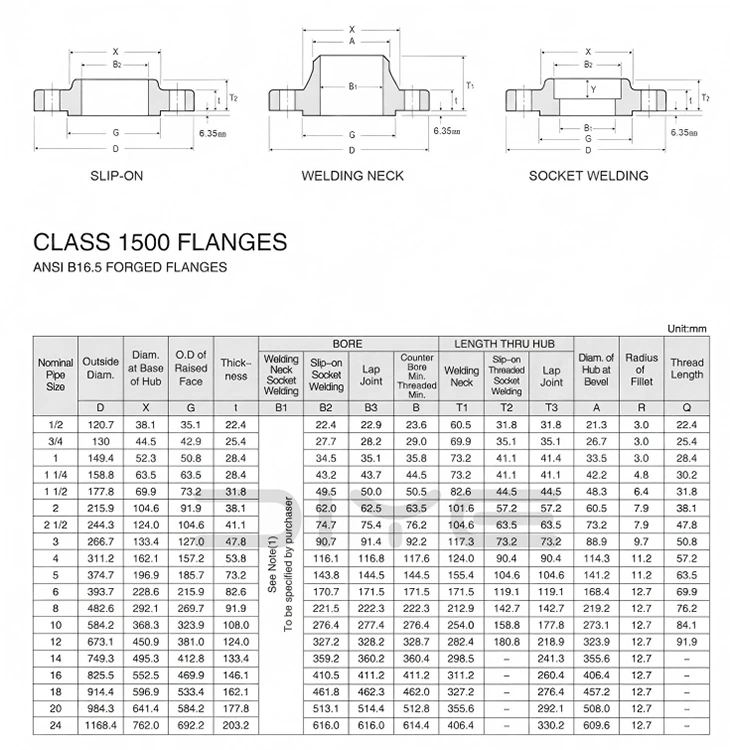

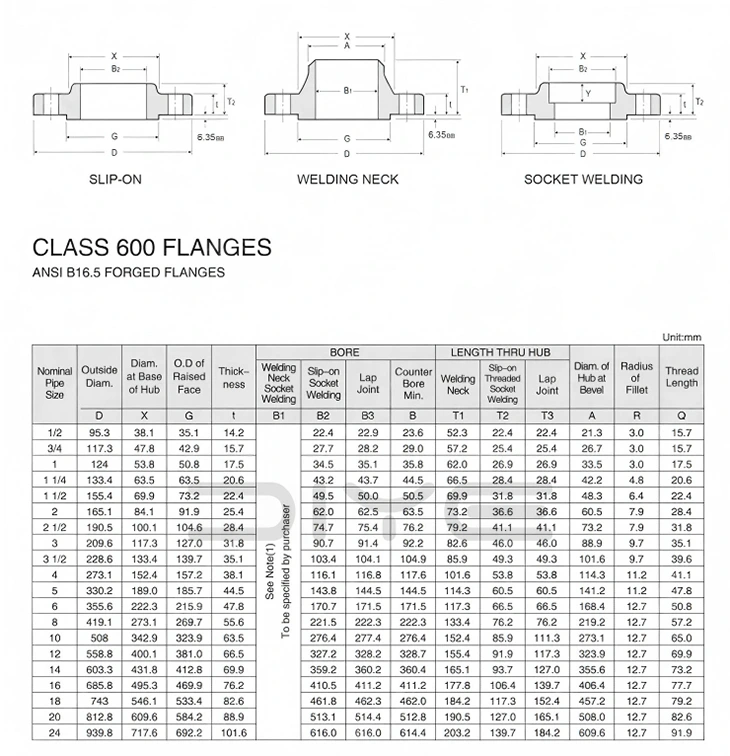

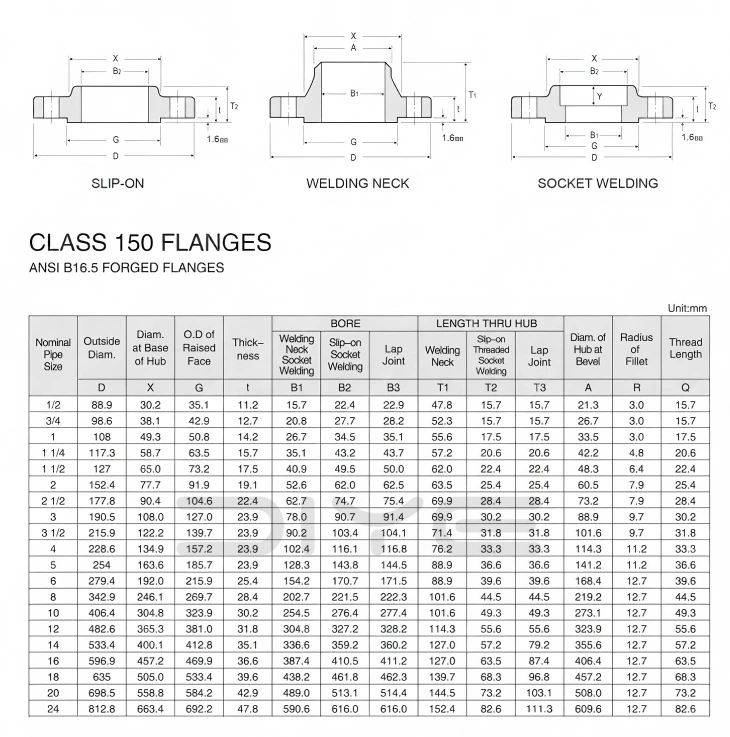

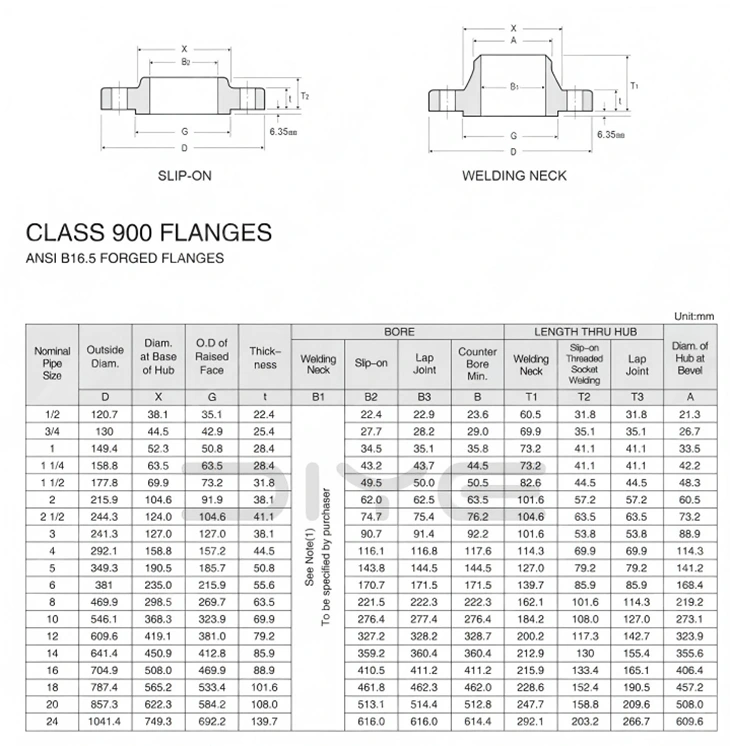

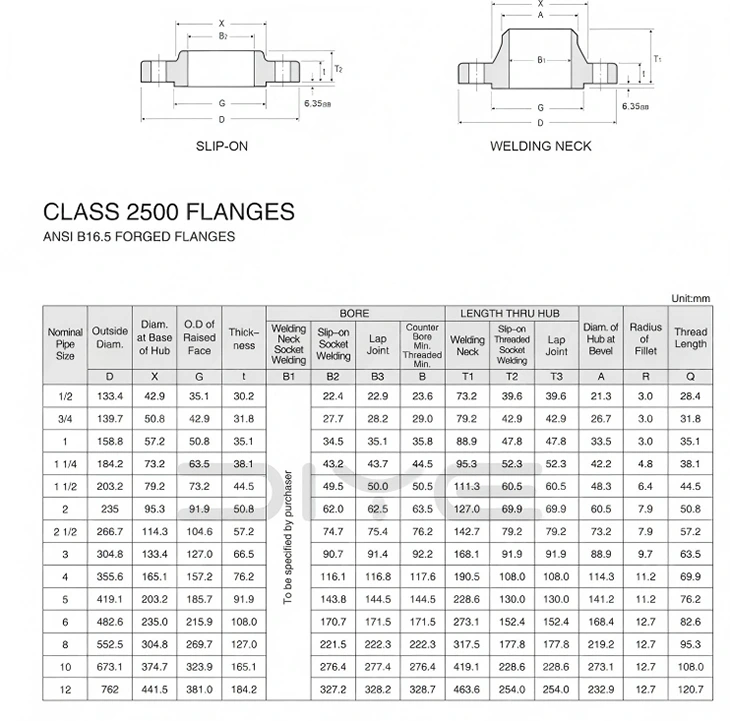

Технички параметри
